Стекло оптическое бесцветное неорганическое

Категория: Материалы оптические

Полное наименование изделия:Стекло оптическое бесцветное неорганическое

Описание изделия:

Оптические бесцветные неорганические стекла имеют высокую оптическую однородность, отклонение от которой оценивается десятыми долями процента. Широкая номенклатура оптических стекол определяется многообразием их химического состава. При этом состав стекол каждого типа характеризуется содержанием некоторых элементов периодической системы, меняющихся в относительно небольших количествах. Оптические стекла делятся на две большие группы – кроны и флинты, а стекла каждой группы - на типы.

В зависимости от показателя преломления ne и коэффициента дисперсии νе бесцветные неорганические стекла разделяются на следующие типы:

ЛК - легкие кроны; ФК - фосфатные кроны; ТФК - тяжелые фосфатные кроны; К - кроны; БК - баритовые кроны; ТК - тяжелые кроны; СТК - сверхтяжелые кроны; ОК - особые кроны (с особым ходом дисперсии).

КФ - кронфлинты; БФ - баритовые флинты; ТБФ - тяжелые баритовые флинты; ЛФ - легкие флинты; Ф - флинты; ТФ - тяжелые флинты; СТФ - сверхтяжелые флинты; ОФ - особые флинты (с особым ходом дисперсии).

Стекла каждого типа занимают определенный участок координатного поля показателя преломления ne и коэффициента дисперсии νе на диаграмме Аббе. Стеклам одного типа, но разного химического состава присвоены разные марки, состоящие из букв, принятых для стекла данного типа, и порядковые номера.

Назначение (область применения):

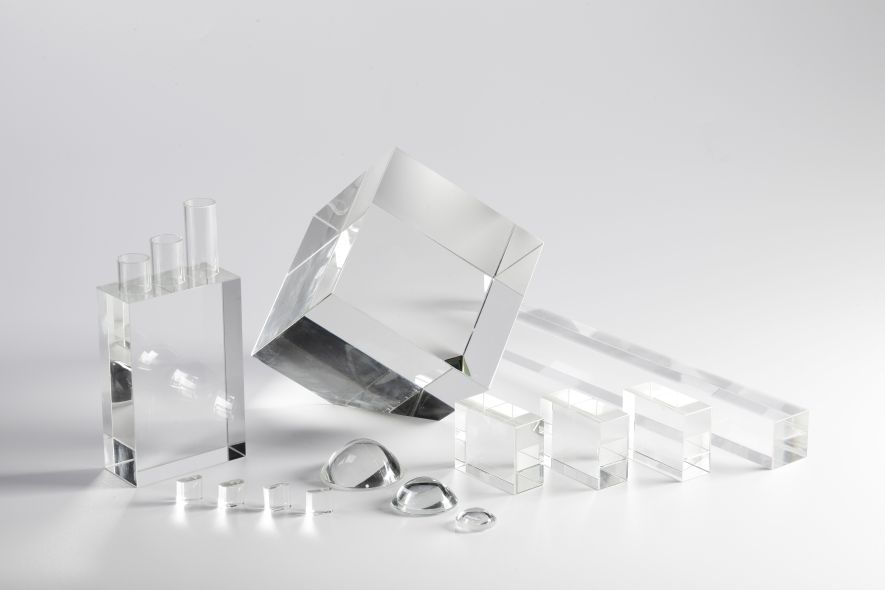

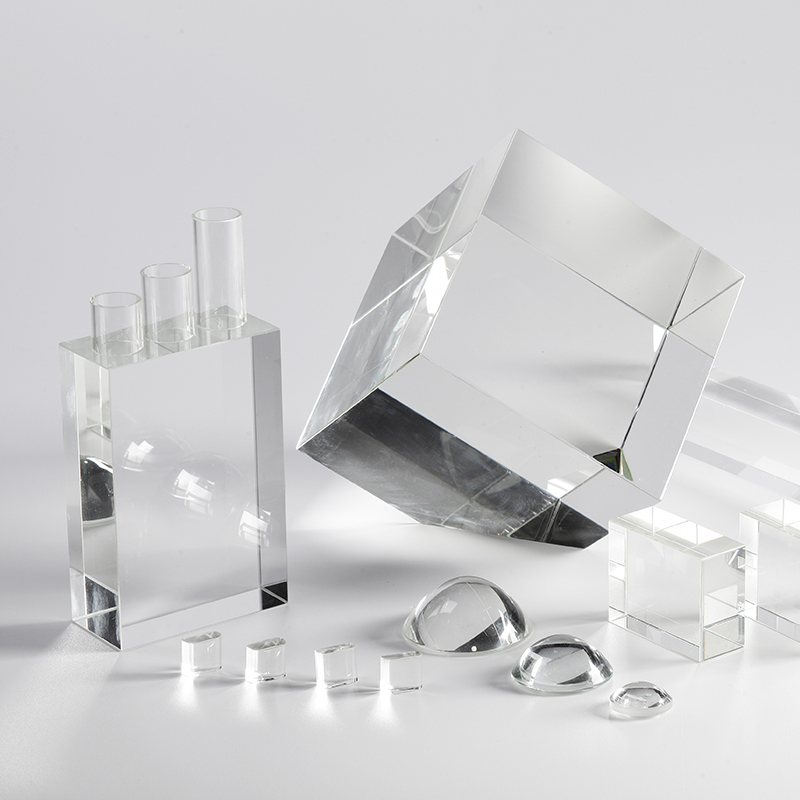

Оптические стекла являются основой оптических приборов. Оптическое неорганическое стекло выпускается в заготовках различных размеров и форм для изготовления линз, призм, пластин и других деталей в наблюдательных приборах:

в измерительных оптических инструментах;

в фотографических и проекционных аппаратах;

в визуальных и автоматических системах любой аппаратуры, принимающей, передающей и трансформирующей по заданному закону оптическое излучение.

Основные виды поставок оптического бесцветного стекла:

  Вид поставки    Тип стекла

Размеры, мм

 Длина (диаметр) Ширина  Толщина
 Блочное стекло

 К, БК, ТК, КФ, Ф, ТФ, СТК

 от 100 до 250  от 100 до 250  от 50 до 80

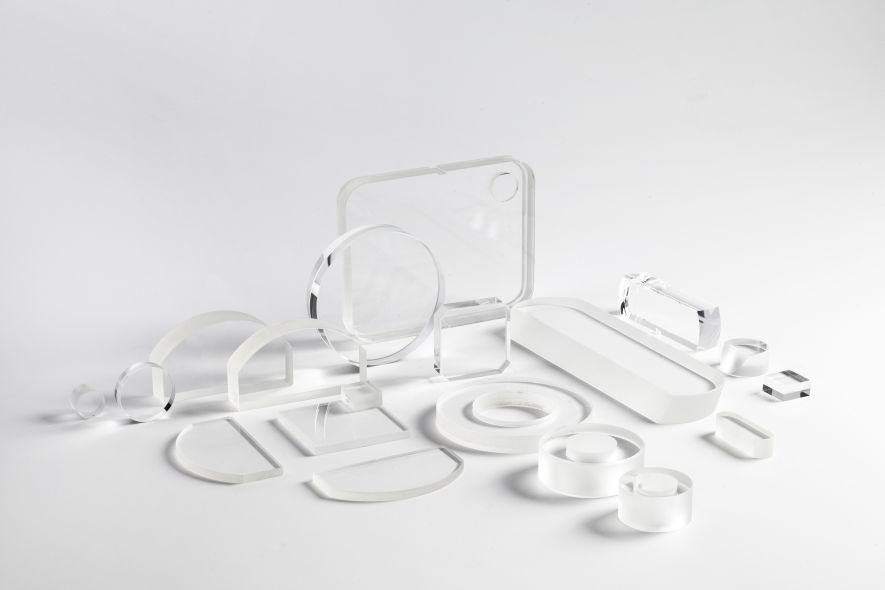

 Прессовки (линзы, призмы, пластины) К, БК, ТК, КФ, Ф, ТФ, СТК  от 8 до 100  от 8 до 100  для линз - не менее 3
для пластин - не менее 4

Параметры основных свойств бесцветных оптических стекол:

Силикатные и силикатно-боратные кроны:

ЛК - легкие кроны с показателем преломления ne ниже 1,500 и коэффициентом дисперсии νе выше 67;

К - кроны с показателем преломления ne в пределах 1,50 – 1,54 и коэффициентом дисперсии νе - от 67 – 57;

БК - баритовые кроны с показателем преломления ne в пределах 1,51 – 1,58 и коэффициентом дисперсии νе - от 66,5 – 55,5;

ТК - тяжелые кроны с показателем преломления ne в пределах 1,51 – 1,58 и коэффициентом дисперсии νе - от 66,5 – 55,5;

СТК - сверхтяжелые кроны с показателем преломления ne в пределах 1,65 – 1,66 и коэффициентом дисперсии νе - от 50 – 45;

Силикатные и силикатно-боратные флинты:

КФ - кронфлинты с показателем преломления ne в пределах 1,50 – 1,55 и коэффициентом дисперсии νе - от 63 – 50;

БФ - баритовые флинты с показателем преломления ne в пределах 1,52 – 1,70 и коэффициентом дисперсии νе - от 56 – 31;

ТБФ - тяжелые баритовые флинты с показателем преломления ne выше 1,8 и коэффициентом дисперсии νе ниже 35;

ЛФ - легкие флинты с показателем преломления ne в пределах 1,55 – 1,60 и коэффициентом дисперсии νе - от 50 – 39;

Ф - флинты с показателем преломления ne в пределах 1,60 – 1,64 и коэффициентом дисперсии νе - от 39 – 35;

ТФ - тяжелые флинты с показателем преломления ne в пределах 1,64 – 1,9 и коэффициентом дисперсии νе - от 35 – 22;

СТФ - сверхтяжелые флинты с показателем преломления ne выше 1,900 и коэффициентом дисперсии νе ниже 22;

Несиликатные кроны и флинты:

ФК - фосфатные кроны и ТФК – тяжелые фосфатные с показателем преломления ne в пределах 1,50 – 1,62 и коэффициентом дисперсии νе - от 70 – 64;

ОК - особые кроны (с особым ходом дисперсии) с показателем преломления ne ниже 1,5 и коэффициентом дисперсии νе выше 80;

ОФ - особые флинты (с особым ходом дисперсии) с показателем преломления ne 1,53 и коэффициентом дисперсии νе 51,2.


Подробный Каталог оптического стекла доступен в подразделе "Материалы и документы" раздела "Пресс-центр" данного сайта и по следующей ссылке.
