Стекло волоконно-оптическое
Категория: Материалы оптические
Название рубрики: Стекла специальные
Полное наименование изделия:Стекло волоконно-оптическое
Описание изделия:
Стекла для волоконной оптики обладают комплексом физико-химических свойств, не традиционных для классической оптики. Для обеспечения нормального процесса формирования волокон из расплавов двух стекол необходимо, чтобы вязкости, коэффициенты линейного термического расширения стекол сердцевины и оболочки были совместимы в широком интервале температур. Наибольшая часть применяемых в оптике стекол относится к числу оксидных.
В зависимости от химического состава стекла делятся: по виду окисла-стеклообразователя - на силикатные, боратные, фосфатные, германатные, альминатные, борсиликатные, алюмоборсиликатные и т.д.; по содержанию щелочных окислов - на бесщелочные (не содержат щелочных, но могут содержать щелочноземельные окислы — MgO, СаО, ВаО и пр.), малощелочные, многощелочные.
Стекла для изготовления оптических волокон (сердцевины и оптической оболочки) отличаются друг от друга показателем преломления.
Основным официальным документом на стекла волоконно-оптические является отраслевой стандарт стекла ОСТ 3-776-80. В зависимости от назначения стекла волоконно-оптические разделяются на следующие типы:
ВС - сердцевина бесцветная; ВО - оболочка бесцветная; ВТО - оболочка темная (поглощающая).
Назначение (область применения):

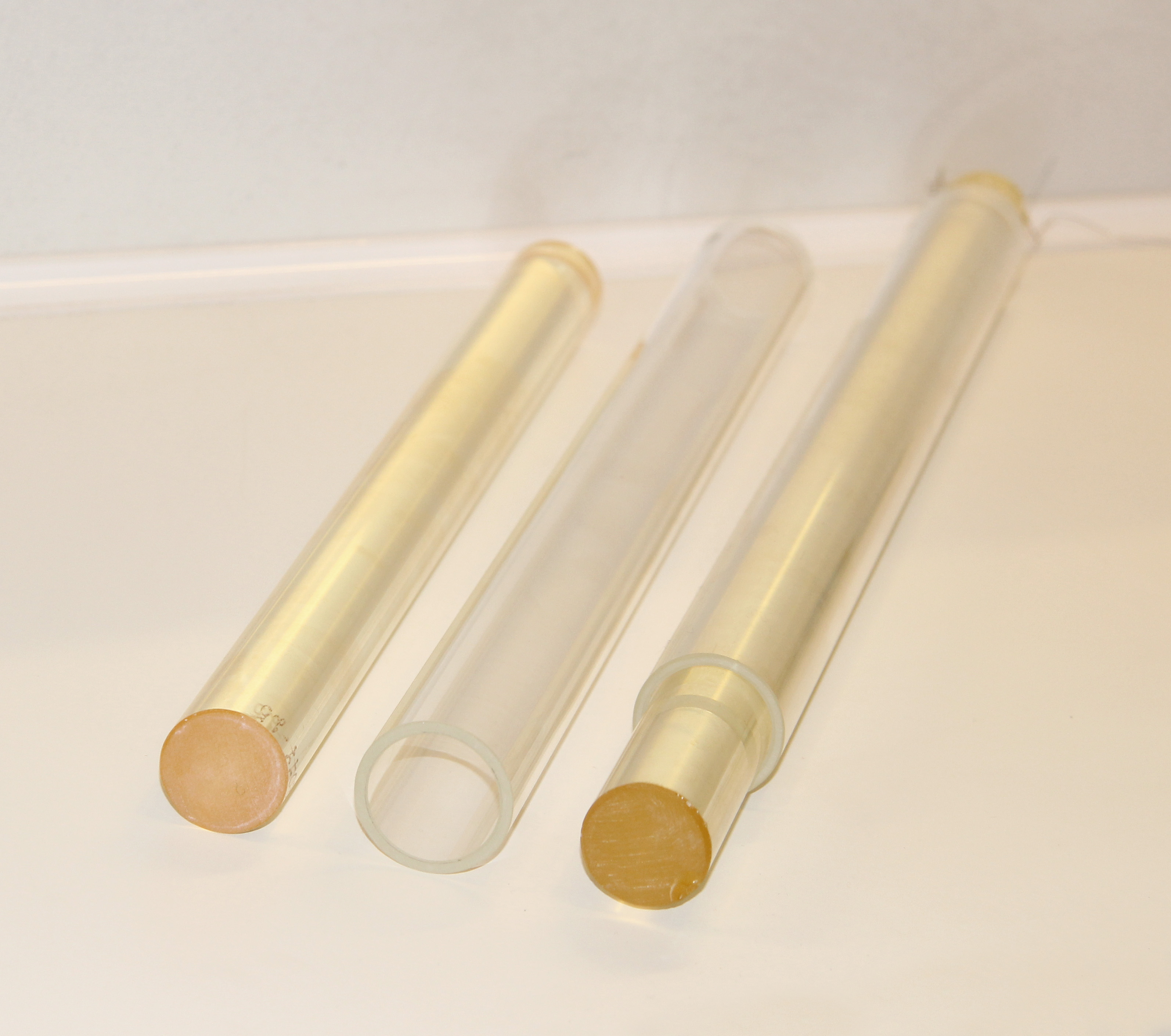

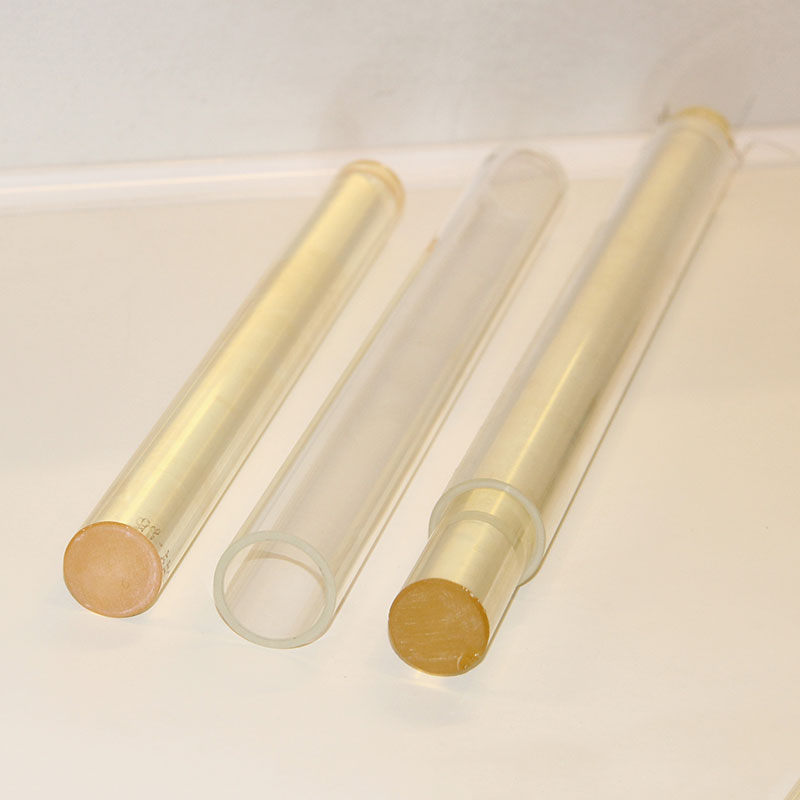

Стекла волоконно-оптические предназначены для изготовления оптического волокна для волоконно-оптических элементов, работающих в видимой области спектра.
Основные виды поставок стекла:
Вид поставки | Тип стекла | Размеры, мм | ||
Длина | Ширина | Толщина | ||
Блочные заготовки | ВС, ВО, ВТО | от 100 до 500 | от 100 до 200 | от 100 до 200 |
Тип стекла и основное назначение:
Тип стекла |
Назначение |
ВС |
Для изготовления сердцевины бесцветной оптического волокна |
ВО |
Для изготовления оболочки бесцветной оптического волокна |
ВТО |
Для изготовления оболочки темной (поглощающей) оптического волокна |
Параметры основных свойств стекол волоконно-оптических:
Тип стекла и назначение |
Марка стекла |
Температурный коэффициент линейного расширения |
Показатель преломления |
|
ne |
nd |
|||
ВС |
ВС 82 |
82 |
1.7609 |
1.7545 |
ВС 83 |
83 |
1.6143 |
1.6111 |
|
ВС 92 |
92 |
1.5893 |
1.5859 |
|
ВО |
ВО 50 |
50 |
1.4838 |
- |
ВО 54 |
54 |
1.4898 |
1.4881 |
|
ВО 73-1 |
73 |
1.5150 |
1.5131 |
|
ВО 77 |
77 |
1.5163 |
1.5144 |
