Стекло лазерное на силикатной и фосфатной основе
Категория: Материалы оптические
Название рубрики: Стекла специальные
Полное наименование изделия:Стекло лазерное на силикатной и фосфатной основе
Описание изделия:
Разработаны лазерные стекла как на силикатной, так и на фосфатной основах, активированные неодимом с различными концентрациями активатора.
Силикатные стекла обладают большой термостойкостью и большей длительностью люминесценции по сравнению с фосфатными стеклами.
Фосфатные стекла имеют более высокие сечения стимулированного излучения и меньшие значения термооптических постоянных по сравнению с силикатными стеклами.
Улучшению качества всех видов лазерных стекол способствует повышение термической прочности активных элементов, которая в свою очередь достигается различной обработкой стержней (закалкой, ионным обменом, защитными покрытиями).
Термообработка стержней позволяет также создавать в них анизотропию, компенсирующую те неоднородности, которые возникнут в процессе работы элемента.
Основным официальным документом на неодимовые стекла является отраслевой стандарт стекла ОСТ 3-30-70.
Обозначаются неодимовые стекла буквами ГЛС - генерирующее люминесцирующее стекло.
Все марки неодимового стекла от ГЛС1 до ГЛС14 включительно имеют силикатную основу, марки ГЛС21 - ГЛС24 — фосфатную.
Назначение (область применения):
Стекла, активированные неодимом и способные к генерации стимулированного излучения, широко используются в качестве активных сред твердотельных лазеров.
Генерирующее люминесцирующее стекло (ГЛС) является твёрдым люминофором, используется в качестве активной среды твердотельных лазеров, нормируется по показателю поглощения активатора (преим. неодима), времени затухания люминесценции и показателю поглощения на длине волны генерации 1,06 мкм (неактивное поглощение).
Основные виды поставок:

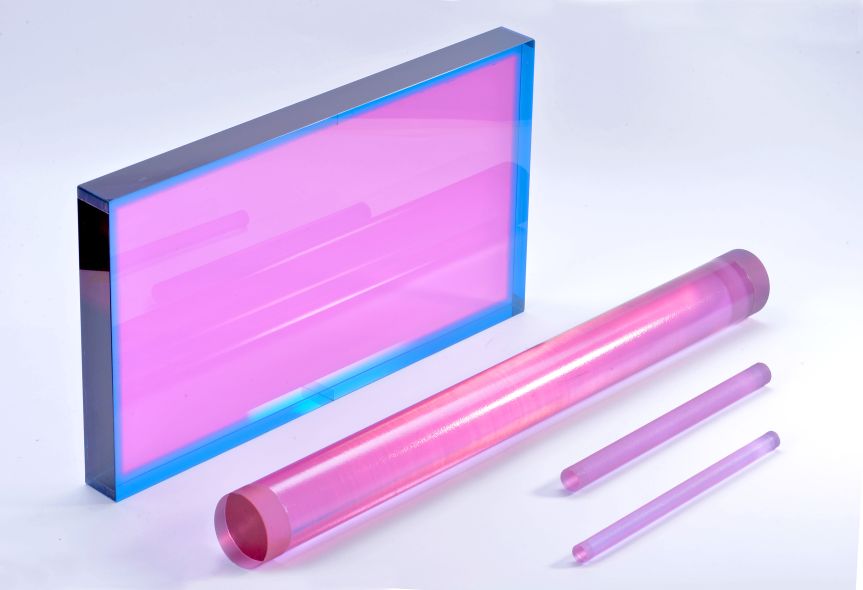

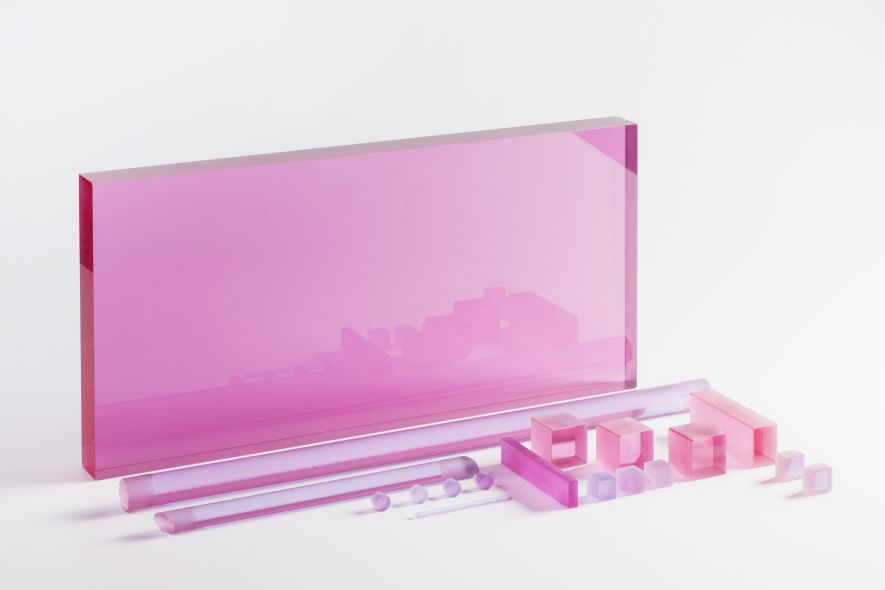

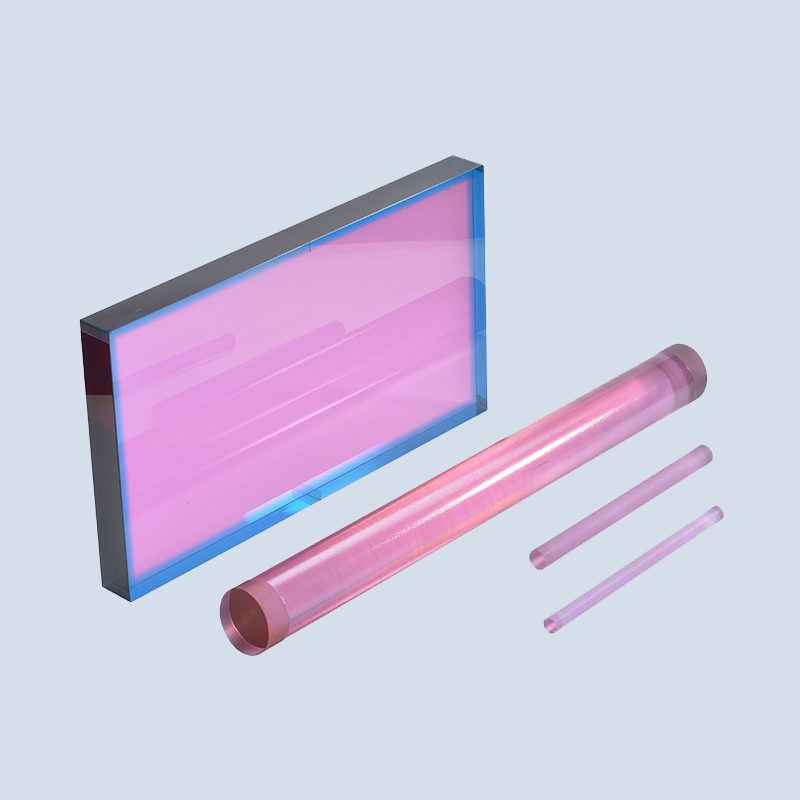

Номенклатура стандартных стержней отличается формой поперечного сечения (цилиндрические, прямоугольные) и углом наклона параллельных друг к другу торцев (перпендикулярно стержню, под небольшим углом, под углом Брюстера).

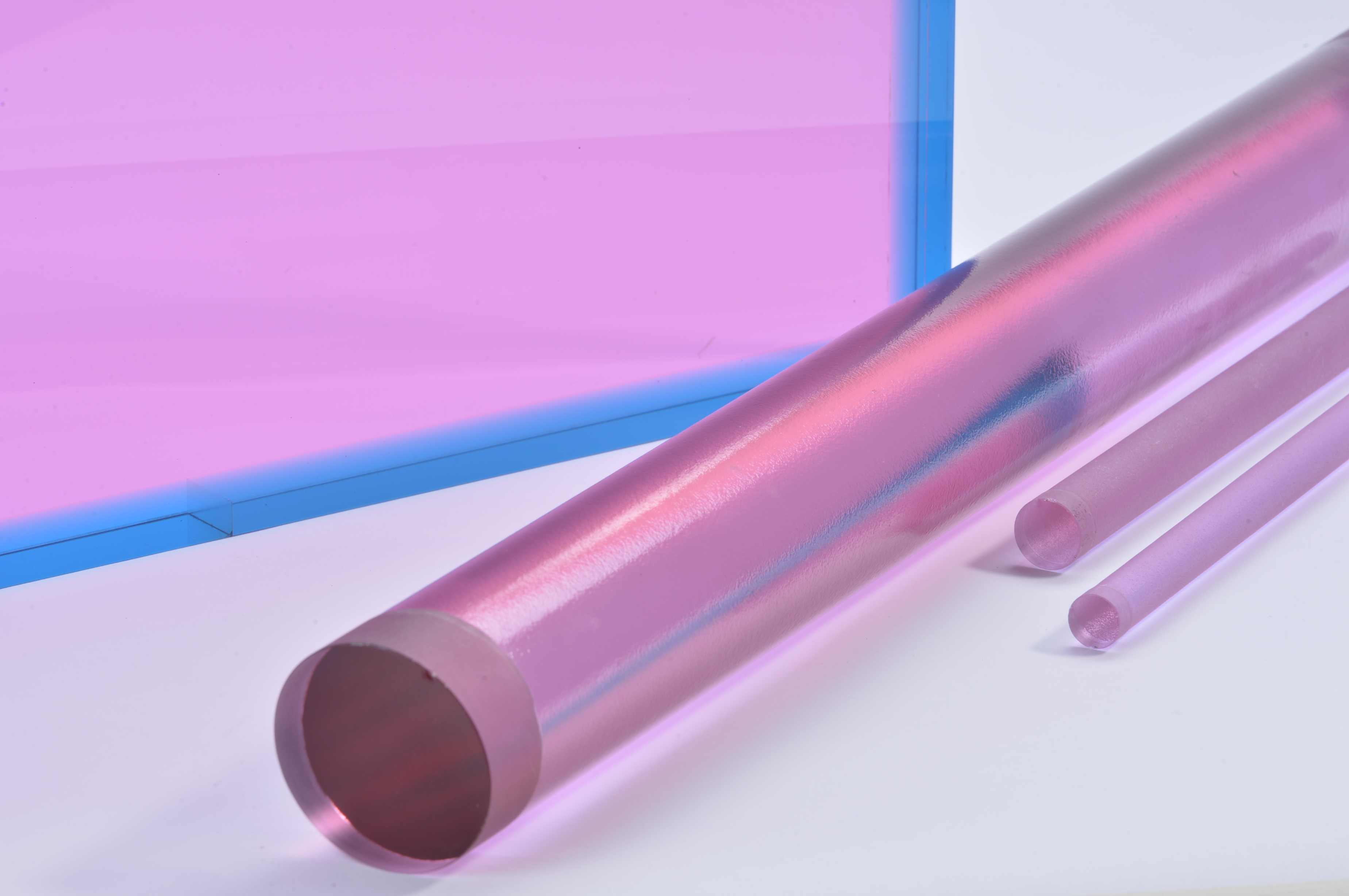

Круглые стержни из неодимового стекла выпускаются серийно диаметрами Ø5-60мм и длиной 80-1200мм.
Перпендикулярные стержню торцы параллельны друг другу не хуже 10”, а брюстеровские и скошенные – не хуже 2’.

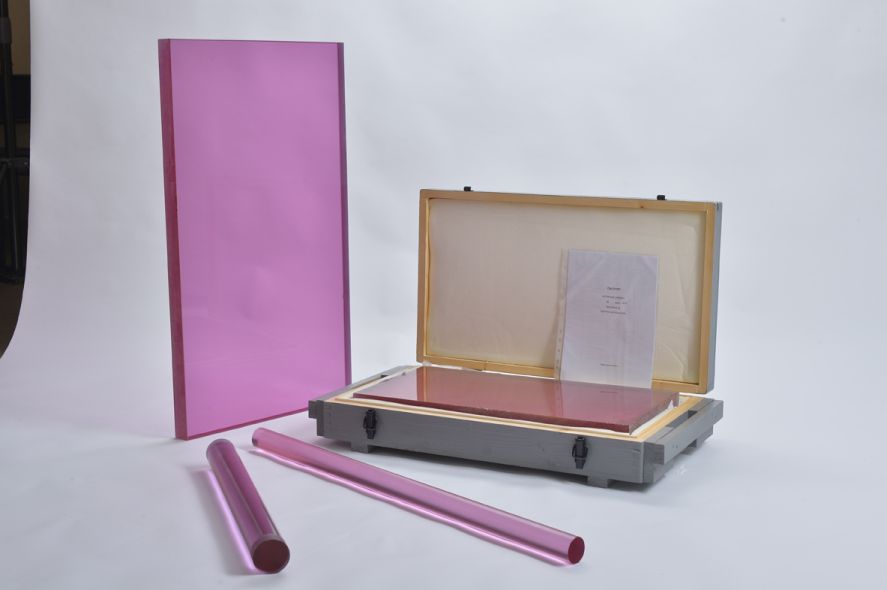

Принципиальное изменение технологии фосфатных неодимовых стекол, проведенное в АО ЛЗОС, позволило организовать производство крупногабаритных активных элементов из лазерного фосфатного стекла марки КНФС-3.
Параметры основных свойств лазерного стекла марки КНФС-3:
| Концентрация ионов неодима, см-3 | 3,5·1020 |
| Сечение стимулированного излучения, σ·1020 см2 | 3,8 |
| Длительность затухания люминесценции, τ мкс | ≥310 |
| Нелинейный показатель преломления, ед. СГСЭ | 1,15±3 |
|
Коэффициент термического линейного расширения α ·107 (К-1) в интервале (20-300)°C |
115±3 |
| Плотность, г/см3 | 2,87 |
|
Показатель поглощения на рабочей длине волны λ=1,0535 мкм (см-1) |
≤0,0009 |
