Волоконно-оптические пластины
Категория: Материалы оптические
Название рубрики: Волоконно-оптические изделия
Полное наименование изделия:Волоконно-оптические пластины
Описание изделия:

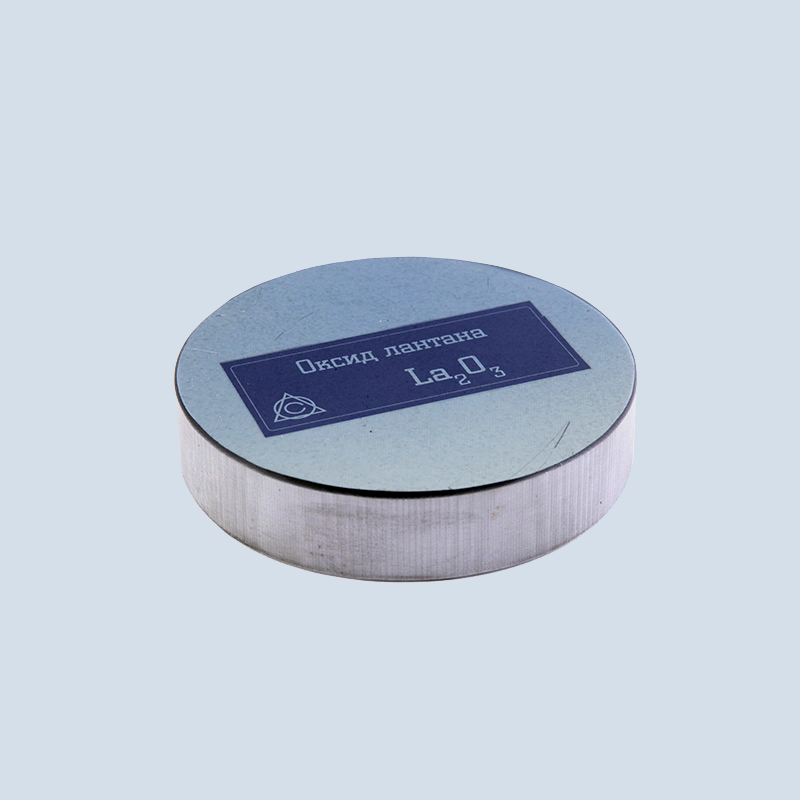

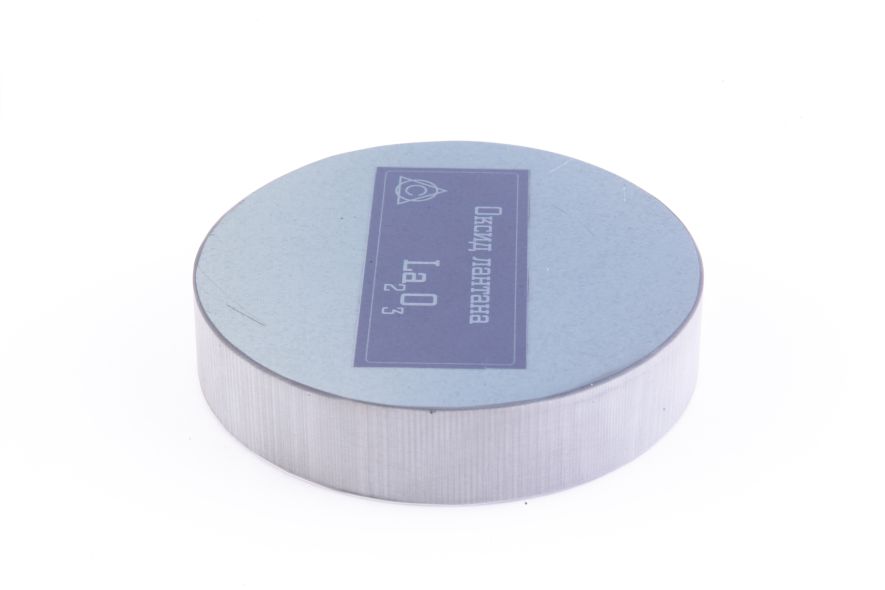

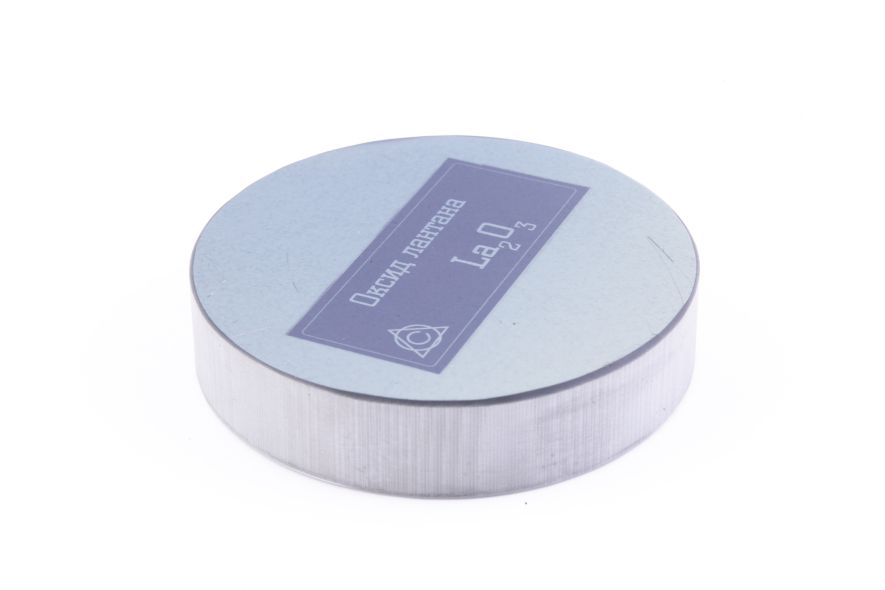

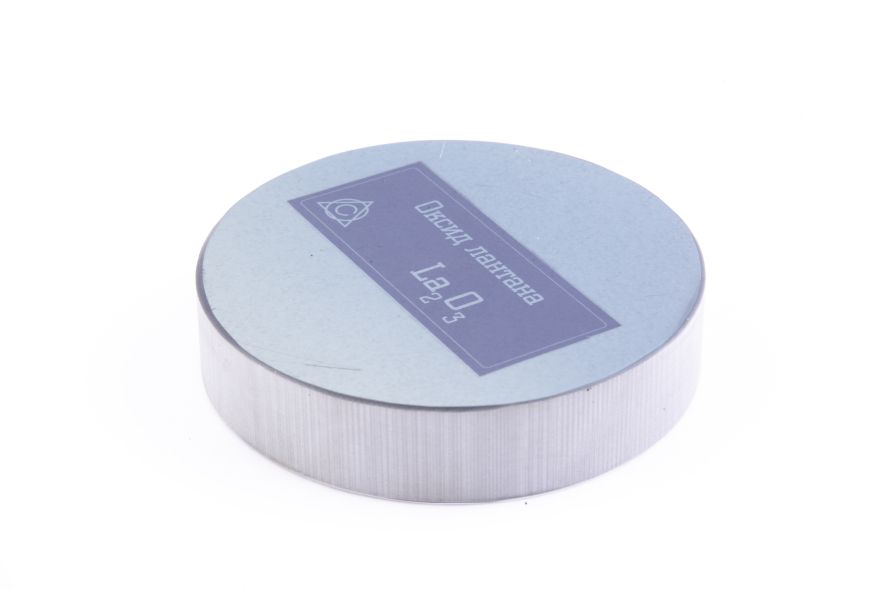

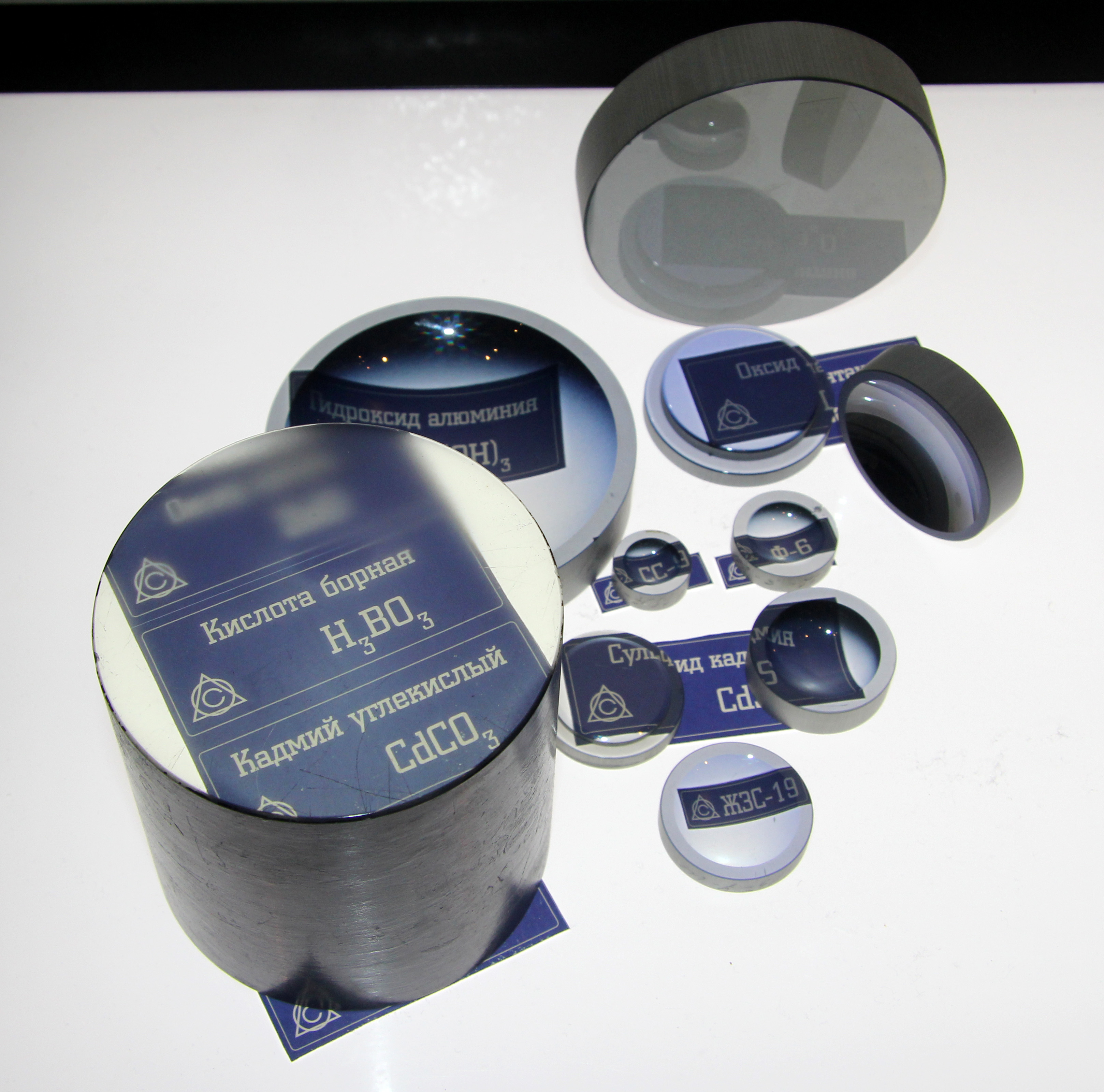

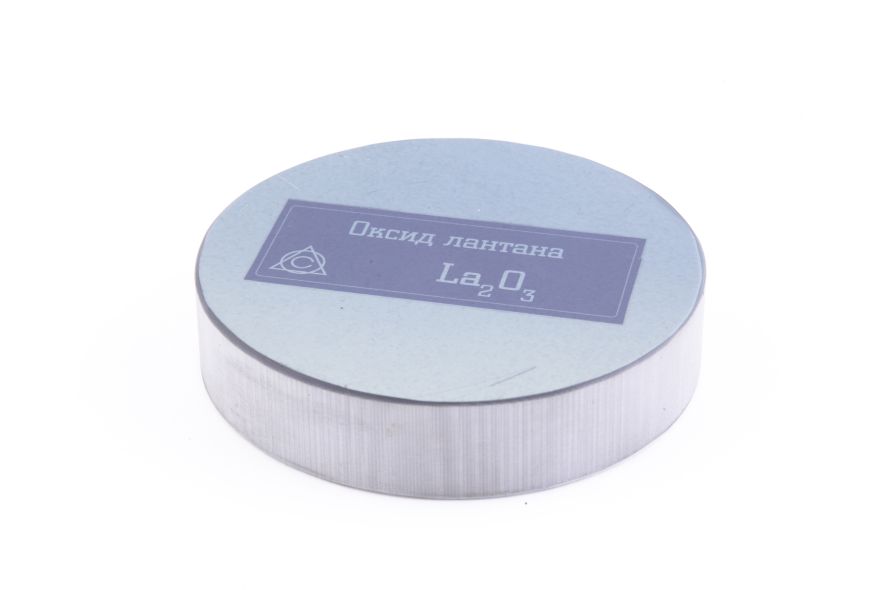

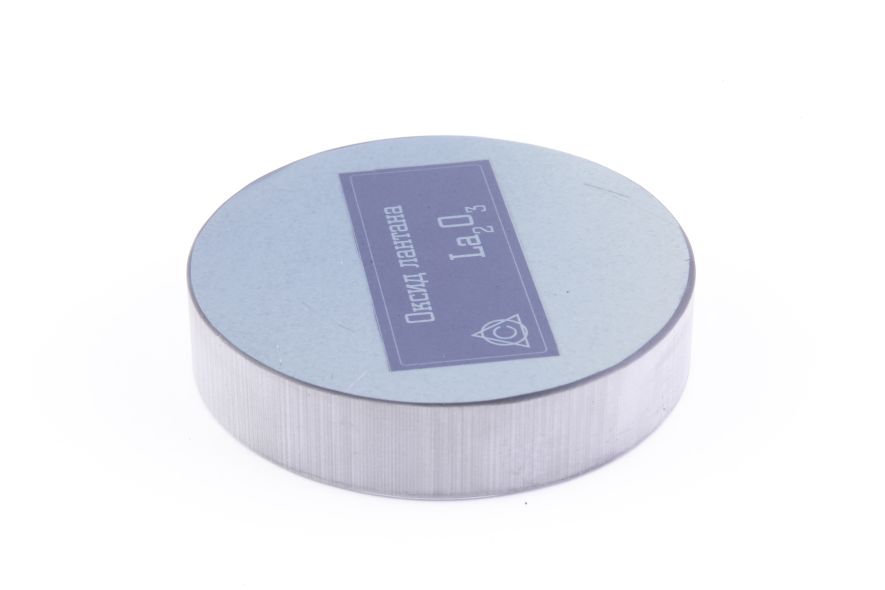

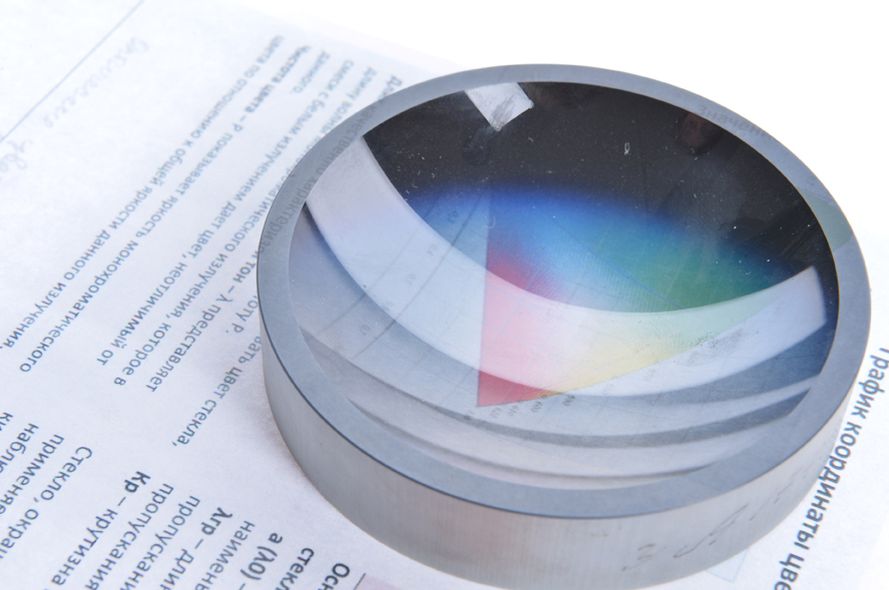

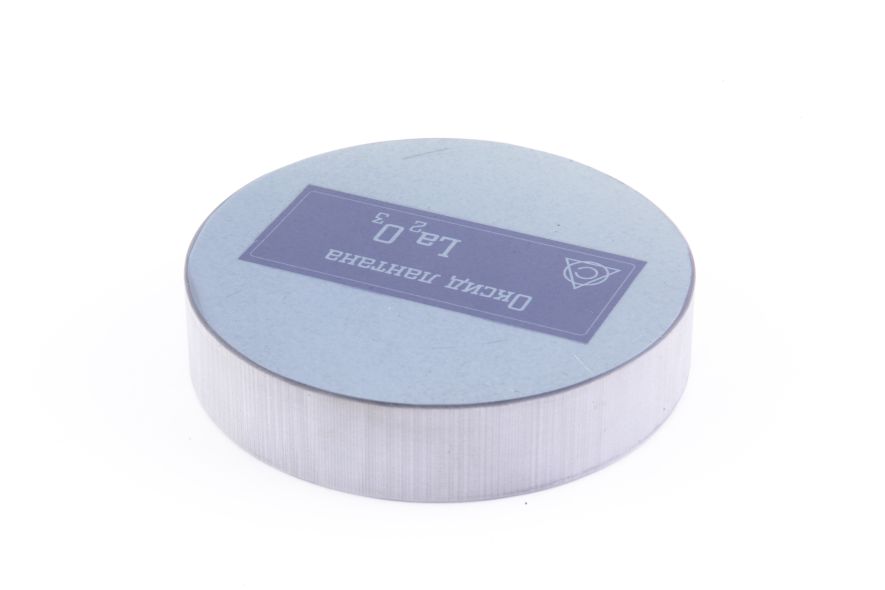

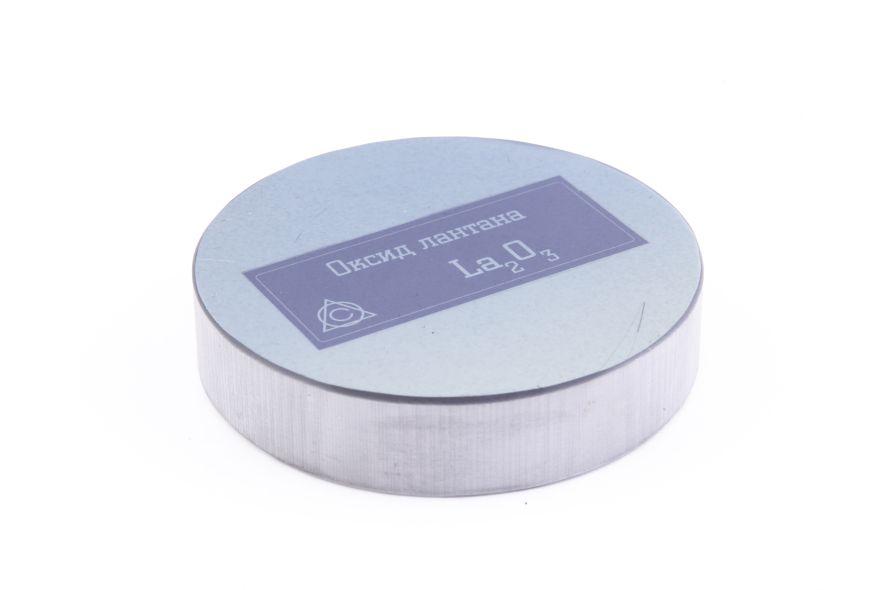

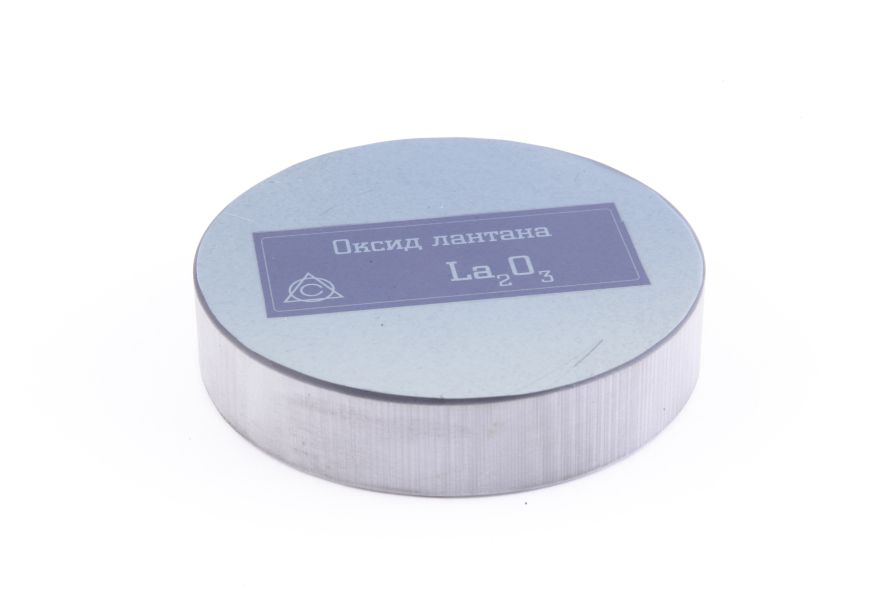

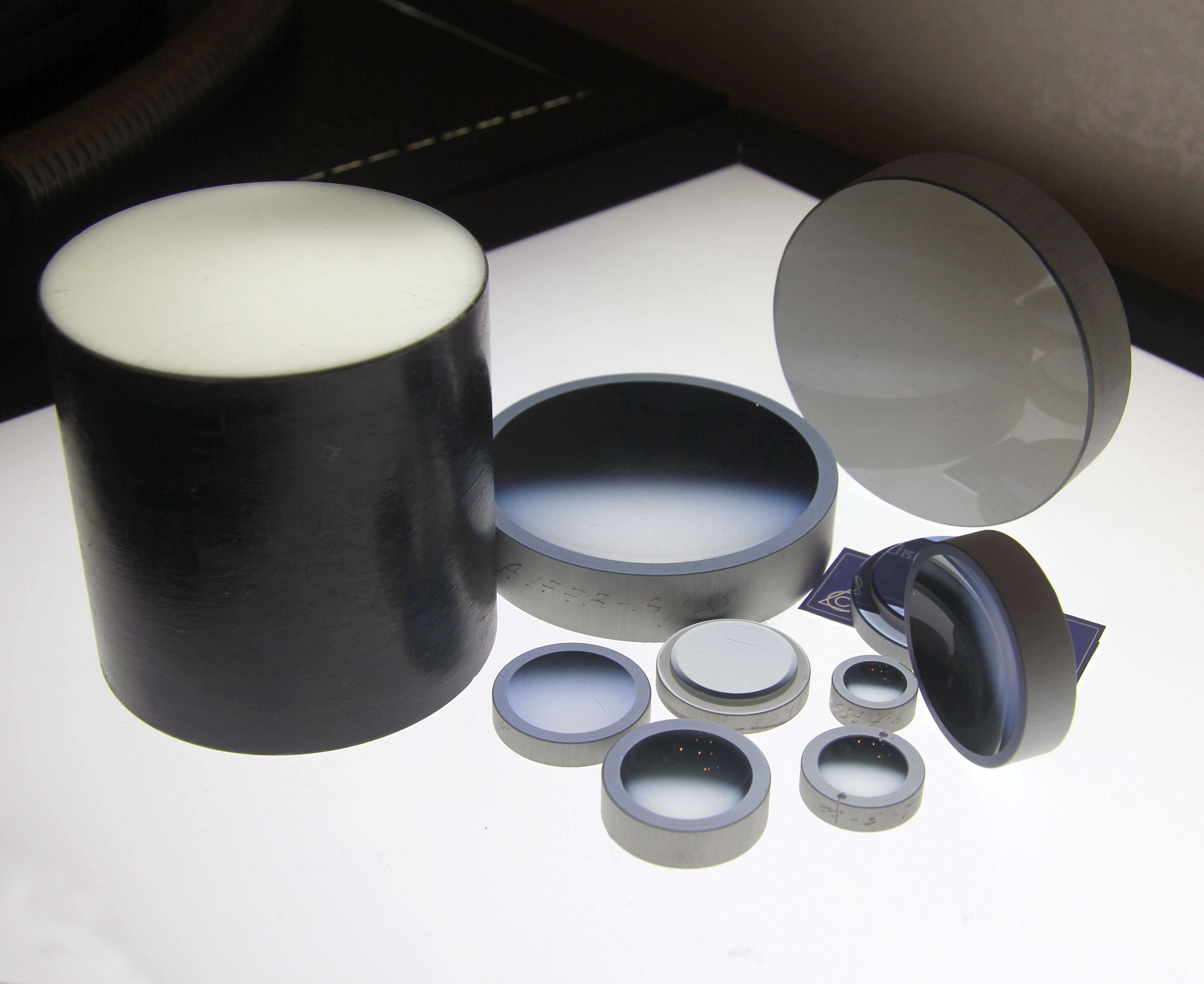

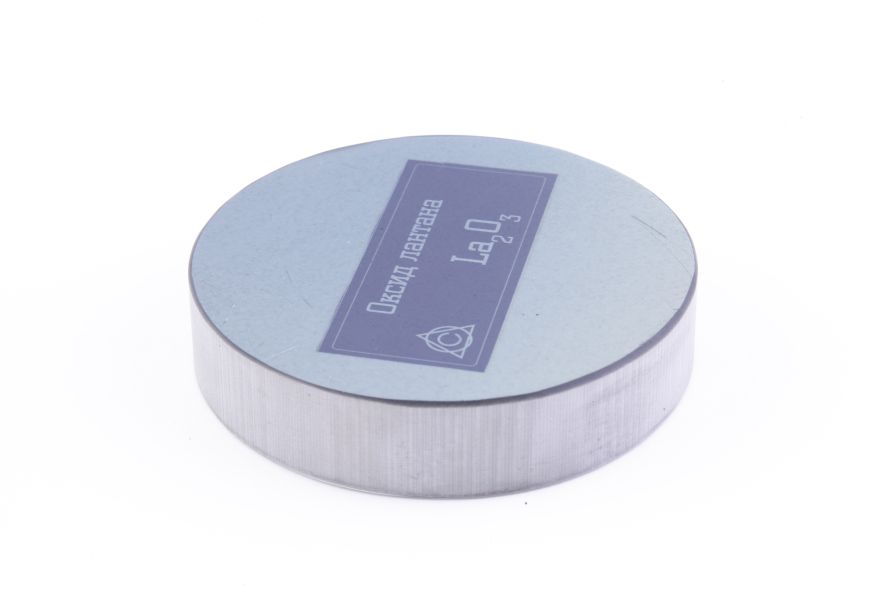

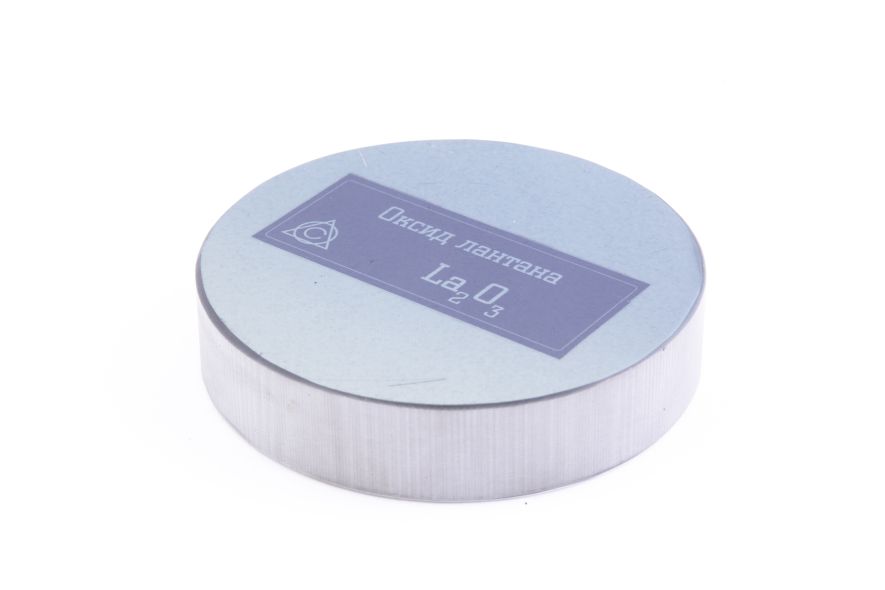

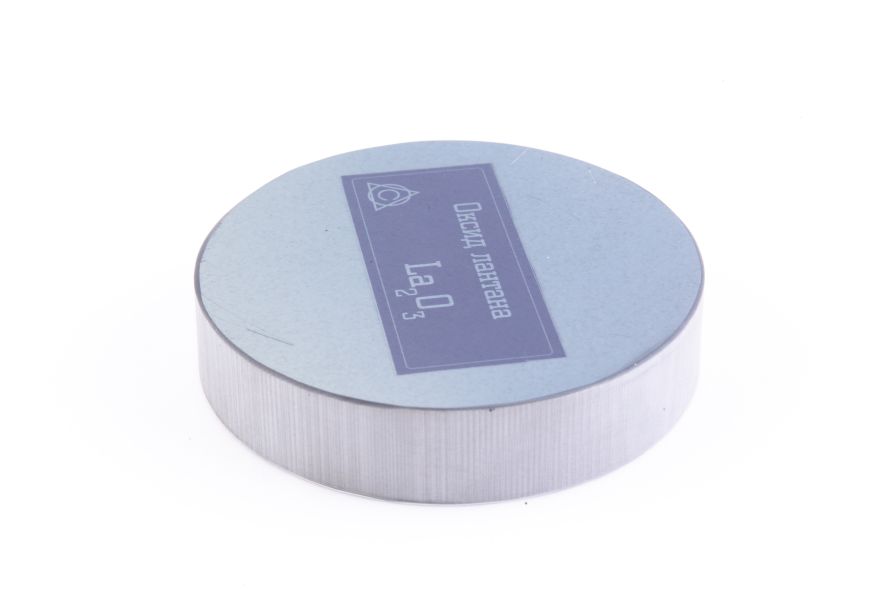

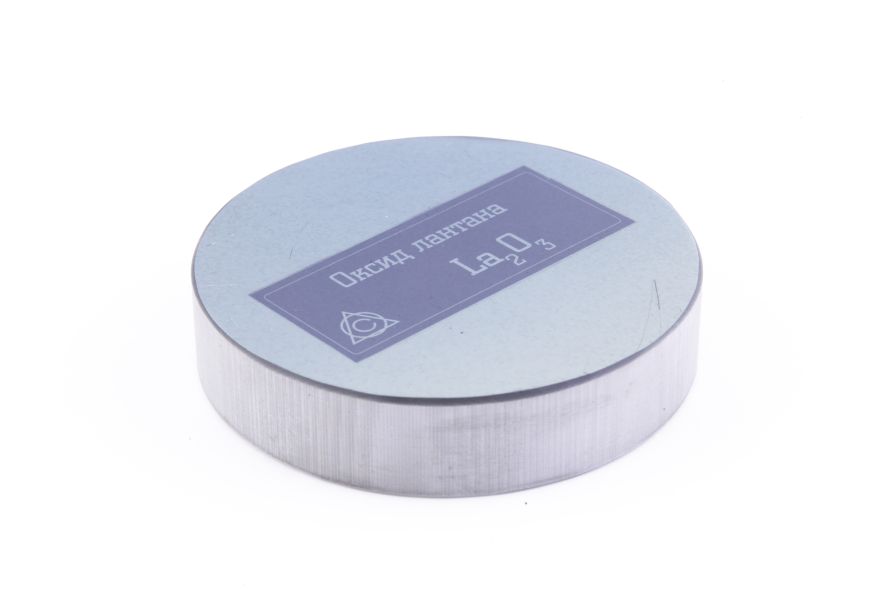

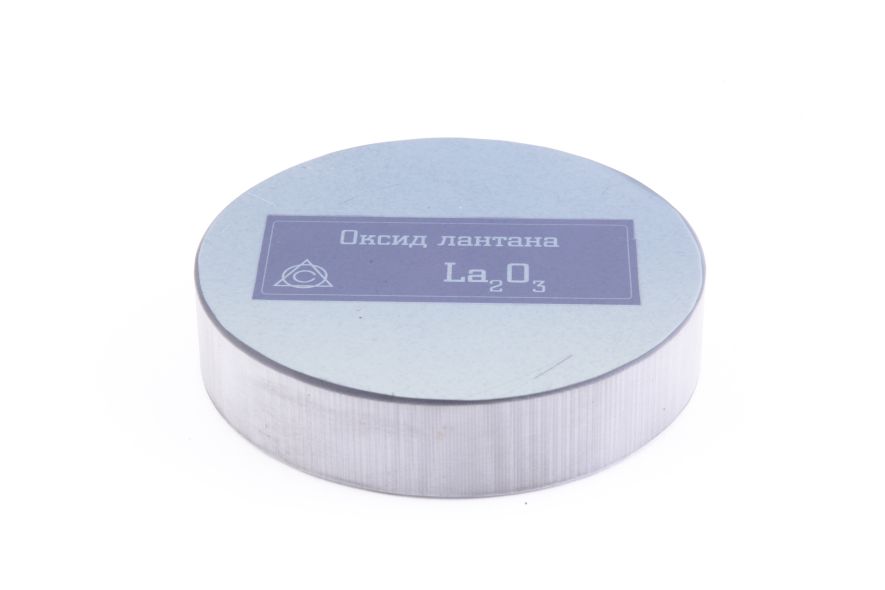

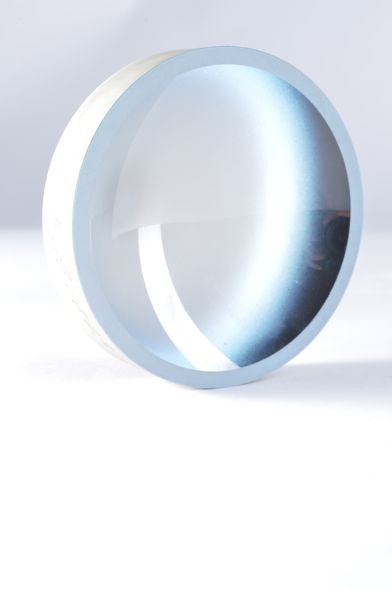

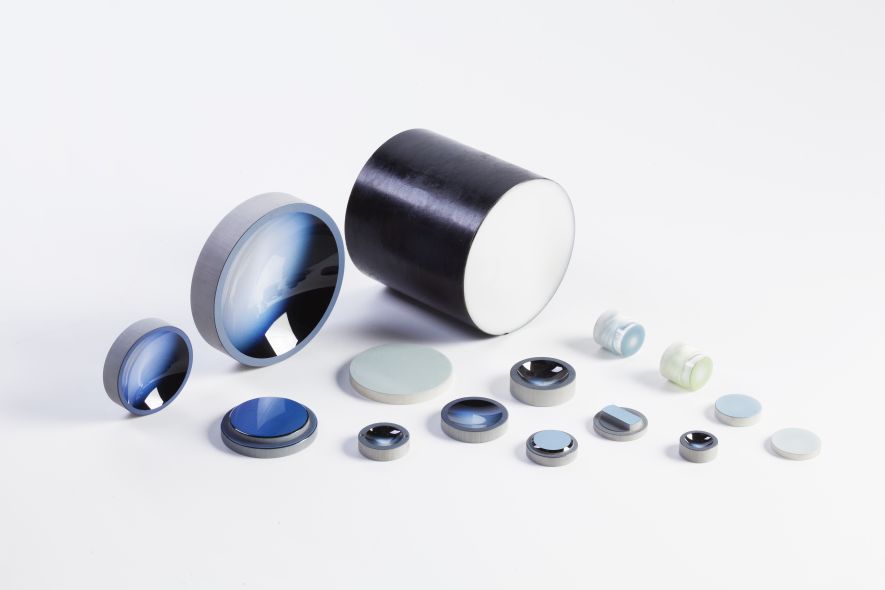

Волоконно-оптическая пластина (ВОП) представляет собой вакуум-плотное соединение спеченных, параллельно уложенных многожильных оптических волокон в один блок. Волоконно-оптическая пластина имеет круглую форму с полированными плоскостями, плосковогнутыми торцовыми поверхностями с фасками и выступами для передачи изображения с одной поверхности на другую.
Назначение (область применения):
Волоконно-оптические пластины (ВОП) применяются в качестве входных и выходных окон электронно-оптических преобразователей (ЭОП) и в других электронно-оптических системах.
Параметры основных свойств:
габаритные размеры |
расчетная числовая апертура |
температурный коэффициент линейного расширения |
спектральный коэффициент пропускания |
разрешающая способность |
мм |
- |
oC-1 |
- |
мм-1 |
Диаметр - до 38 Толщина - до 40 |
не менее 1,04 |
73х10-7 |
не менее 0,50 |
от 70 до 100 |
